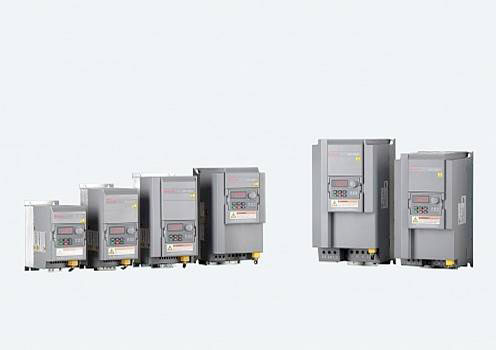

Convertitore di frequenza EFC 3610/5610

Universalmente utilizzabile, facilmente integrabile


La potenza della linea di convertitori di frequenza di Rexroth è stata ottimamente estesa a 200 kW. Con moduli opzionali scalabili con interfacce Multi-Ethernet e I / O e un design compatto, questi convertitori di frequenza possono essere utilizzati per qualsiasi applicazione. E sono particolarmente semplici da installare senza periferiche aggiuntive.

Vantaggi derivanti da funzioni specifiche del prodotto



  • Compatto e completo: installazione e cablaggio di risparmio di spazio - per una semplice installazione e integrazione

  • Semplice da usare: unità operativa rimovibile con funzione di accumulatore, display a testo semplice LCD, parametrizzazione semplice tramite autotuning, funzione di copia o porta USB - per una rapida e affidabile messa in servizio di serie.

  • Connettività superiore: configurazione modulare e possibilità di estensione con moduli I / O e Sercos / Multi-Ethernet, PROFIBUS e CANopen

  • Espandibilità flessibile: anche con firmware specifico per l'applicazione (ASF)

Informazioni utili

Dati tecnici chiave



  • Intervalli di potenza: EFC 3610 1x AC 230 V 0,4 kW a 3 AC 400 V 22 kW; EFC 5610 1x AC 230 V 0,4 kW a 3 AC 400 V 200 kW

  • Controllo V / f (EFC 3610) o controllo vettoriale (EFC 5610)

  • Elevata coppia di avviamento (200%) e sovraccarico (150% fino a 60 sec)

  • Versioni di controllo operativo: semplice LED e testo LCD

  • Filtro di rete integrato (EN 61800-3 C3) e soffietto DC integrato per 30 kW e superiori

  • Chopper freno integrato (fino a 22 kW)

  • Safe Torque Off (STO) SIL3 PLe per EFC 5610

Documentazione tecnica

Connettività più alta

Utilizzando un modulo opzionale, tutti gli EFC 3610 e EFC 5610 possono essere estesi rapidamente tramite un'interfaccia Mulit-Ethernet (con Sercos, PROFINET, EtherCAT, EtherNet / IP, Modubus / TCP) o l'interfaccia bus di campo (PROFIBUS, CANopen) tutte le soluzioni di automazione comuni.

Safe Torque Off


Per applicazioni di sicurezza, offriamo l'EFC 5610 con l'opzione STO fino a Cat. 4 / PL e, livelli di sicurezza SIL3.
